當前位置:主頁 > 真空泵系列 > SK系列直聯水環式真空泵

真空泵系列

SK系列直聯水環式真空泵

質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!

交貨快捷:先進生產流水線,備貨充足,常規產品倉庫現貨供應!

專業定制:高級工程師專業選型報價,各種材質非標產品皆可定做!

服務熱線:13702226483
立即咨詢
一、SK系列直聯水環式真空泵產品概述:
        SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體,以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體。SK水環真空泵及壓縮機被廣泛應用于機械、石油、化工、制藥、食品、制糖工業及電子領域。由于在工作過程中,氣體的壓縮過程是等溫的,所以在壓縮和抽吸易爆炸氣體時,不易發生危險。所以其應用更加廣泛。

        葉輪偏心地安裝在泵體內,起動時向泵內注入一定高度的水作為工作液,當葉輪按圖示方向旋轉時,水受離心力的作用在泵體內壁形成一旋轉的封閉水環,水環上部內表面與輪轂相切,水環的下部內表面剛好與葉片頂端接觸。此時葉輪輪轂與水環之間形成一個月牙形空間,而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點,那么葉輪在旋轉前180°時小腔的容積由小變大,且與端蓋上的吸氣口相通,其空間內的氣體壓力降低,此時氣體被吸入,當吸氣終也時小腔則與吸氣口隔絕;當葉輪在180°到360°的旋轉過程中,水環內表面漸漸與輪轂靠近,小腔由大變小,其空間內氣體壓力升高,高于排氣口壓力時,當小腔與排氣口相通時,氣體被排出。葉輪每旋轉一周,葉片間空間(小腔)吸、排氣一次,若干小腔不停地工作,如此往復,泵就連續不斷地抽吸或壓送氣體。
        由于在工作過程中,做功產生熱量,會使工作水環發熱,同時一部分水和氣體一起被排走,因此,在工作過程中,必須不斷地給泵供水,以冷卻和補充泵內消耗的水,滿足泵的工作要求。

        當直聯真空泵排出的氣體不再利用時,在泵排氣口一端接有汽水分離器(可自己制作一水箱代替),廢氣和所帶的部分水排入汽水分離器后,氣體由排氣管排出,水由于重力作用留在分離器內并經回水管供至泵內循環使用。隨著工作時間的處長,工作液溫度會不斷地升高,這時需給汽分離器加入一定量的冷水(可以用自來水),以降低工作液的溫度,保證泵能達到所要求的技術要求和性能指標。
二、SK型直聯水環式真空泵特點:
        SK直聯式水環真空泵可直接從大氣壓起動抽氣。機泵同軸、結構緊湊、維修方便、銅葉輪材質。
三、SK系列直聯水環式真空泵的工作原理:
001
SK水環式真空泵

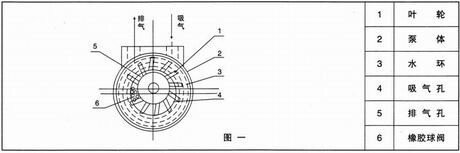

?? SK系列直聯水環式真空泵為 懸臂式結構,如圖一所示、葉輪(1)偏心的裝在泵體(2)內,因此當葉輪旋轉時,水受離心力的作用,在泵壁上形成一旋轉水環(3),水環上部與輪轂相切, 沿箭頭方向旋轉,在前半轉的過程中,水環內表面逐漸與輪離,因此在葉輪片間形成空間并逐漸擴大,這樣就從吸氣口吸入氣體,在后半轉的過程中,水環內表面逐 漸與輪轂靠近,葉片間的空間體積逐漸減小,葉片間的氣體被壓縮而排出。
?? SK系列直聯水環式真空泵如此,葉輪每旋轉一周,葉片間的空間積就改變一次,每個葉片間的水便活塞一樣往復一次,SK系列直聯水環式真空泵就連續不斷的抽吸氣體。
由于在工作中,水會發熱,同時一部分水和氣體一塊排起,所以泵在工作中,必須不斷的供給冷水,以冷卻和補充泵內消耗的水。

        當SK系列直聯水環式真空泵排出的氣體是廢氣時,在排氣端可接一水箱,廢氣和帶出的一部分水排入水箱后,氣體再由水箱的排氣管排出,而水就落入水箱的底部經回水管再回到泵內使用。如果水循環時間長了水便發熱,這時再從水箱供水處供給一定能量的冷水。

001

002
